一、夾心取力器工作原理：原理：是一個液壓裝置，舉升車箱，實現自卸功能。自卸車、消防車、水泥攪拌車、制冷等需要額外動力的專用車輛，是通過取力器獲取的，取力器是裝在變速箱外側的附加裝置（水泥攪拌車的取力器是在離合器外殼上），它從變速箱的某個齒輪獲取動力。這個動力的接通或斷開是通過駕駛室內的一個電磁閥來控制的。由取力器帶動高壓油泵供自卸車；帶動水泵供消防車；帶動壓縮機供制冷車；帶動液壓馬達旋轉攪拌罐。
取力器就是一組變速齒輪，又稱功率輸出器，一般是由齒輪箱、離合器組合而成，與變速箱使用齒輪連接，與舉升泵是軸連接，是變速箱里的一個單獨的檔位，踩下離合器，掛上這一檔，一加油門，舉升泵就可以運轉了。舉升泵是一個液壓裝置，舉升車箱，實現自卸功能。自卸車、消防車、水泥攪拌車、吊車等都有該功能。取力器是裝在變速箱外側的附加裝置，它從變速箱的某個齒輪獲取動力。
消防車廠家為您解析水罐消防車和泡沫消防車取力器分類及消防車取力器安裝位置：
消防車取力器主要用于水罐消防車和泡沫消防車上面，主要作用是通過取力器來獲取發動機的動力轉化為消防車消防泵的動力，從而來驅動消防泵工作，達到消防車吸水和消防炮射水的作用。
有些消防車是不需要取力器的，主要有干粉消防車，搶險救援消防車，氣防車，消防宣傳車等，簡單說就是消防車上面沒有配備消防泵的。
消防車取力器也分為全功率夾心取力器和斷軸取力器兩種，全功率夾心取力器在離合器與變速器之間（加長了變速器一軸），有較大的儲油空間，可以通過鋪助裝置對油進行強制冷卻，連續工作能力強，運轉較平穩，噪聲小。離合器在取力器輸入軸上，接合、分離與底盤的傳動系統不會互相限制，可邊行車邊輸出動力，應用廣泛。
斷軸取力器是從消防車傳動軸上面截取從而稱為斷軸名稱，斷軸取力器的區別在于，斷軸取力器需要在車輛駐車時工作但可以取得發動機的全部輸出功率，而夾心取力器則可以在車輛行車時也可以工作但是行車作業時取得的并不是發動機的全部輸出功率。最大的應用就是混凝土攪拌車上。
水罐消防車取力器和泡沫消防車取力器安裝位置可分為：
①上蓋式取力器因替代變速器上蓋而得名，一般通過兩個齒輪軸傳動，中間輪與變速器一軸齒輪嚙合傳遞動力。
②夾心式取力器夾在離合器與變速器之間（加長了變速器一軸），有較大的儲油空間，可以通過鋪助裝置對油進行強制冷卻，連續工作能力強，運轉較平穩，噪聲小。離合器在取力器輸入軸上，接合、分離與底盤的傳動系統不會互相限制，可邊行車邊輸出動力，應用廣泛。
③傳動軸式取力器位于變速器之后。
高端的消防車都是用進口斷軸取力器，而國內中低端的消防車基本都用夾心取力器。
1、側端取力器
安裝于變速箱側面接口，通過變速箱中間軸的高檔齒或倒檔齒來取力，是應用最廣泛的取力器形式，缺點是取力功率一般為30%，最大不超過發動機功率的50%。常規的灑水車、油罐車、吸污吸糞車、高空作業車和>環衛垃圾車都是采用這種取力器。
2、后端取力器
安裝于變速箱后端，通過變速箱副軸端取力，輸出扭矩大，一般應用于重型汽車上。

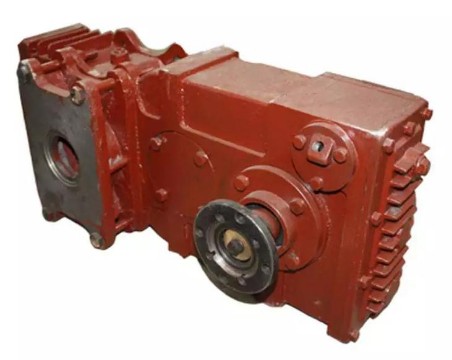

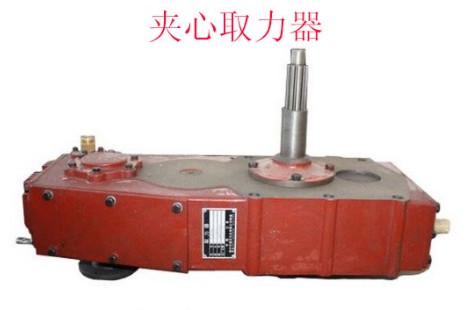

3、夾心取力器
安裝于變速箱殼與離合器殼之間，在變速箱一軸上取力的多軸齒輪箱，具有傳輸功率大，通用性強，可靠性高的特點，常規的消防車、高壓清洗車都是使用夾心取力器。
4、全功率取力器
安裝于變速箱與后橋之間的的取力器，使用時可通過變速箱檔位調整取力輸出轉速，缺點是取力器需要專門的潤滑系統，油溫冷卻一般采用水冷降溫，優點是取力功率大，一般可以達到發動機功率的70%，一般用于混凝土攪拌車上。
5、斷軸取力器
是全功率取力器的一個分支，也叫駐車取力器，只能停車時使用，與常規夾心取力器的區別是斷軸取力器在停車時可以取得發動機的100%功率，而常規夾心取力器在行車中只能取得發動機的70%功率，各有優劣。
四、取力器的控制方式：
1、機構控制
也叫拉線控制，一般用于油剎制動的專汽上。受人控制容易掛齒不到位，拉線易斷。
2、氣動控制
通過氣壓推動，用于汽剎制動的專汽上，大中型灑水車、壓縮式垃圾車都是采用這種控制，氣壓不夠時不能有力推動取力器，導致接合不良。
3、電控操作
通過電控開關操作，其實質一般也是氣動控制，像壓縮式垃圾車，表面上是電控操作取力器，實質是電控打開了氣路電磁閥，然后壓縮氣推動取力器。
4、液壓控制
通過液壓力推動取力器接合，這種控制方式最好，力量大，接合情況好，可靠性強。
取力器通過齒輪的配合和組成來進行工作的，他是汽車內部缺一不可的配件。動力、速度、價值都可以通過他去體現，以下，一起來看看變速箱取力器的工作原理和什么是取力器的分類和作用。
一、取力器分類和什么是作用
1.側取力器在變速箱側取力窗口通過變速箱中間軸上的高擋齒或倒擋軸上的倒擋齒取力。在汽車取力器中使用最為廣泛，比如灑水車，油罐車，吸污車，吸糞車，高空作業車等都是用的側取力器。
2.后端取力器
后端取力器是在變速箱后端通過變速箱副軸軸端來取力的取力器，它具有輸出扭矩大等特點，在重型汽車變速箱上利用較普遍。 比如混凝土攪拌車。
3.夾心式取力器
夾心式取力器又稱前夾式取力器或一軸上取力器，系夾在變速箱殼與離合器殼之間并在變速箱一軸上取力的一種多軸齒輪箱，具有傳輸功率大、使用可靠等特點，用在輕、中、重型車底盤上，可改裝消防車和高壓清洗車等車型。
4.全功率取力器
全功率取力器又稱傳動軸取力器或分動器，系通過傳動軸安裝在變速箱與后橋之間并設有取力輸出裝置的一種多軸齒輪箱，它在使用時可通過變速箱檔位調劑取力輸出轉速，具有傳輸功率大、通用性較強、使用可靠等特點，用在輕、中、重型車底盤上，可改裝油田固井車和混凝土攪拌車、高壓清洗車等專用車。
2、變速箱取力器工作原理
通過液壓的方式將其到達自卸作用，通過單向或多項動力輸出的方式到達增減速的作用。通過小編總結構的不同可以分為一軸式、兩軸式、3軸式、帶副箱式、單操縱雙輸出式和雙操縱雙輸出式等，不同的情勢提供的操作機構不同。
一軸式的結構設計最為簡單，3軸式主要進行的是通過雙速異響取力，帶副箱式進行取力進行速度的增減，單操縱雙輸出式通過不同軸來進行不同軸的調劑。
他的用處有益弊，他的市場有大小。
六、專用車夾心取力器與側掛取力器和斷軸取力器的區別：
專用車在制作時，有很多車型都會用到取力器。當然不同的車型也會用不同的取力器，現在市面上常的有三種取力器分別是夾心取力器，側掛取力器，斷軸取力器。
先來說說夾心取力器，一般用于消防車，清洗車等專用車。夾心取力器是一種全取力的取力器，安裝在發動機和變速箱的中間，可以借取到變速箱的全部動力。用于帶動高壓注塞泵及消防泵這類需要大動力的泵。
側掛取力器是一種小取力器，一般用于灑水車，車廂可卸式垃圾車，小型吸污車等車型，需要用到低速動力的專用車都會用到。安裝在變速箱的側面，只能取變速箱的部分動力。
斷軸取力器，故名思義，是安裝在底盤傳動軸中間的。也是屬于一種全取力的取力器，大多于大型的吸污車，用了這個取力器可以不用副發動機帶動大型泵。大家都知道大型吸污車安裝SK-30水循環泵需要動力要求很大，側掛取力器根本帶不動，就要用副發動機或者斷軸取力器來帶動。這種取力器在成本上比副發動機便宜一點點，而還不占地方。副發動機就不一樣了，體積大，自重還很重，這樣就造成了罐體容積變小，額定載質量也變小了。
看到了以上取力器的介紹，有沒有對專用車進一步了解呢？所以大家在選擇專用車配置的時候可要根據實際情況來選哦！
1、汽車發動機全功率夾心取力器的安裝步驟：
1）拆下變速箱：從變速箱上拆下原車一軸從變速箱上拆下離合器殼體，并把拆下的螺釘及雙頭螺栓收好備用。從變速箱上拆下一軸軸承蓋。取下一軸軸承鎖緊螺母（左旋螺紋）。悄悄敲擊一軸使一軸軸承松動，取下一軸軸承。先從一軸上取下齒輪隔套，再取下一軸齒輪內的止動環。向外拔一軸，使一軸脫離一軸齒輪。
2）把取力器的短一軸裝入變速箱：把短一軸（取力器附件）裝入一軸齒輪的內花鍵內，要使一軸齒輪內側的開口環環槽徹底露出來。把拆下來的止動環裝入一軸齒輪孔內。把拆下來的齒輪隔套裝在短一軸上與止動環靠緊。裝入軸承，把止動環裝在軸承（取力器附件）上，并一同裝入短一軸上。把止動墊圈及圓螺母（取力器附件）裝在短一軸上，確保圓螺母并緊牢靠。
3）將夾心取力器裝在變速箱上：清理潔凈變速箱結合面上的雜物。往變速箱結合面上均勻的涂上密封膠（留意：要涂改平坦）。將取力器附件中的紙墊裝在變速箱結合面上（留意：要裝正）。取下取力器上六根M18*2.5螺釘，拆下銜接板。用取力器附件中的六根M16*40四根M12*40螺釘及彈墊將銜接板裝在變速箱上（留意：螺紋一定要涂羅紋緊固劑）。將從取力器中拆下來的紙墊裝在銜接板上（留意：要涂改密封膠，裝平坦）從取力器上拆下來的六根M18*2.5螺釘及彈墊把取力器與銜接板銜接起來。
4）裝置離合器殼體：用開端從離合器殼體上拆下來的雙頭螺栓、螺釘、螺母及墊片把離合器殼體裝在取力器上（留意：螺釘要擰緊牢靠）。
2、夾心取力器操作使用注意事項：
取力器掛檔時必須行踩下離合器中止3-5秒，使一軸轉速降到100r/min以下，以便齒輪順暢嚙合，防止打齒，可隨時脫開。取力器內加注與變速箱相同牌號的潤滑油，加油至油從旁邊面的油位孔溢出停止。整車出廠和時評有給取力器加足潤滑油，特別是出廠地與用戶運用地路程比較悠遠（超越500千米）的情況下（取力器正處于磨合期），加油要比夾心取力器規則的同位高出30mm左右，正常運用的情況下請按取器規則的油位加油。這樣才干確保取力器的正常作業。冬季，較冰冷的當地，停車不用時，應放掉取器冷卻管中的殘留水液，避免凍裂冷卻水管，形成潤滑油污染，損壞取力器。
