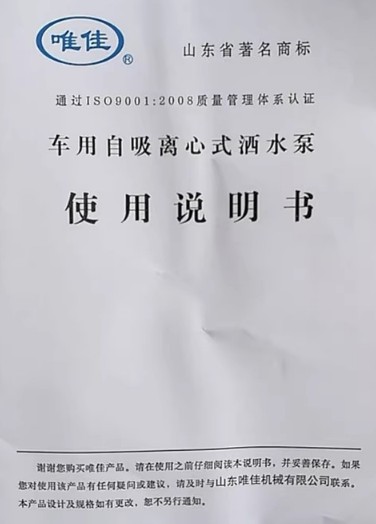

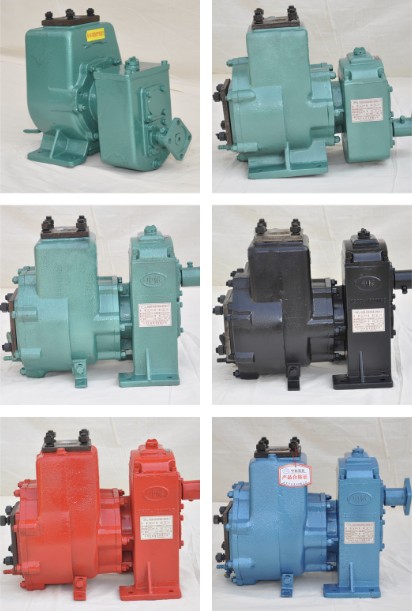

山東唯佳車用自吸離心式灑水泵使用說明書

山東唯佳灑水泵已經在灑水車中占有量比較大，本文章只做宣傳，不作銷售用途，如果有侵權和錯誤，請聯系網站站長刪除。

一、概述：
QSB、QZB(F)系列灑水泵是灑水車配套的專用水泵，QSYB是增加了輸出軸的派生產品。
適用于輸送不含固體顆粒，溫度在80℃以下的清水。
產品特點:
1、輸入軸通過齒輪增速獲得泵需要的轉速。
2、體積小，重量輕，節約空間和能耗。
3、屬自吸離心式泵，有較強的自吸能力。
4、采取減小軸向力的措施，提高軸承壽命。
5、軸封采用特制機械密封，密封效果良好。
6、輸入軸有左、右旋和上、下置等多種形式。QSYB型的輸出軸可以左、右置。滿足不同車型安裝要求。
7、QSYB型泵通過軟軸拉線控制器手柄控制撥叉軸，變換滑移齒輪位置可分別使泵或輸出軸工作。

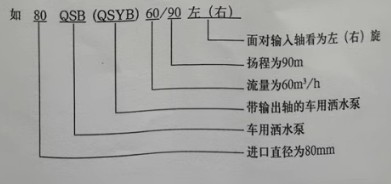

二、型號說明：

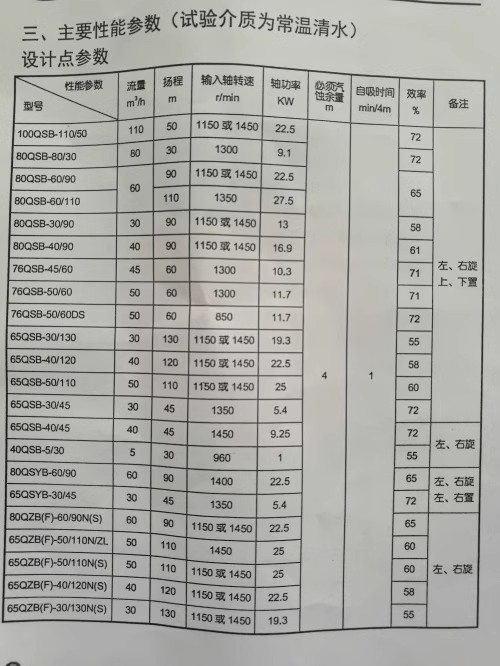

三、主要性能參數（試驗介質為常溫清水）：
山東唯佳灑水泵有以下幾種型號：

100QSB-110/50、80QSB-80/30、80QSB-60/90、80QSB-60/110、80QSB-30/90、80QSB-40/90、76QSB-45/60、76QSB-50/60、76QSB-50/60DS、65QSB-30/130 、65QSB-40/120、65QSB-50/110、65QSB-30/45、65QSB-40/45、40QSB-5/30、80QSYB-60/90、65QSYB-30/45、80QZB(F)-60/9ON(S)、65QZB(F)-50/110N/ZL 、65QZB(F)-50/110N(S)、65QZB(F)-40/120N(S)、 65QZB(F)-30/130N(S)等。

四、工作原理：
該泵采用外混式自吸結構。泵體由吸入室，儲液室，渦室，氣液分離室等組成。泵起動前，泵內應儲有適量的液體。泵起動后，葉輪旋轉，葉輪將吸入室所存在的液體及吸入室路內的空氣一起吸入，并在葉輪內得以完全混合，在離心力的作用下，液體帶著氣體通過渦室進入氣液分離室，由于氣體比重輕，較輕的氣體從液體中分出來，從泵體出口排出，液體則下沉至儲液室，經回液孔再次進入葉輪，與葉輪內部從吸入室吸人的氣體再次混合，經多次循環，直到吸入管內的氣體排凈而充滿液體，完成自吸過程，泵開始正常輸液。
五、泵的安裝：
泵的外形尺寸及安裝尺寸圖
1、泵安裝時吸入管及輸出管應有相應的支架，泵體本身不允許承受管路負荷。
2、為使泵體內保持適量的液體，以達到較好的自吸能力和防止機械密封的干摩擦，泵的進口必須安裝一向上彎的彎管，并使彎管的進口中心線高于泵軸中心300毫米。
3、吸入管路系統不允許有漏氣和滲漏液體的現象存在。
4、吸入管的吸入端必須浸沒于液體中，以免空氣吸入管內。
5、應防止泵體內吸入固體雜物，為此吸入管路上應安裝過濾器，過濾器的有效過濾面積應為吸入管截面積的2-3倍，過濾器應定期清洗。
6、泵及管路系統安裝完成后，應進行壓力為泵工作壓力1.2倍的耐壓試驗，歷時3分鐘無泄漏。
7、在泵的出口管上如裝有單向閥而在自吸過程中不能使泵順利排出氣體時，應在泵的出口處加裝排氣小管及閥。
六、泵的使用：
1、泵啟動前，應首先檢查齒輪箱齒輪油位，如油位不足，應加足。齒輪箱的油位應保持在測油桿的缺口內，不得不足或過多。
2、試運行前，泵內應加滿液體、以防止泵不能自吸或損壞機械密封。
3、檢查泵的轉動部件是否有卡阻現象。
4、檢查泵底角及各緊固螺母有無松動現象。
5、檢査吸入管路是否有漏氣現象。
6、打開吸入管路閥門，稍開(不要全開)出口閥門。
7、啟動后，注意轉向是否正確，有無不正常的聲響和振動。
8、泵完成自吸過程后，壓力表、真空表的指針?lè)�(wěn)定下來，這時再調節出口閥門，使壓力表讀數指示在要求區間，以防止因啟動功率過大使發動機過載，或因流量過大而使泵產生汽蝕。
9、在進行泵自吸過程操作時，泵啟動后應盡快達到或略高于額定轉速，因?yàn)檩^長時間的低速運轉會延長自吸時間，甚至完不成自吸工作。
10、QSYB泵滑移齒輪換位時，應在泵不運轉狀態下進行，以避免損壞齒輪。
11、泵停止工作時，應先逐漸關閉出口閥門，再停止發動機。
12、嚴禁泵在不抽吸液體時空轉，以免損壞機械密封。
13、嚴禁在汽車發動機轉速超過1600轉/分時運轉水泵，否則水泵將會因壓力過大而造成泵殼損壞或緊固螺絲松動。
七、維護保養：
1、低溫季節，泵不工作時應將泵內液體放出，以防止液體結冰損壞泵零件。
2、液動軸承長期使用磨損到一定程度時應更換。
3、機械密封不泄漏液體時不必拆開檢查，若密封液泄漏孔處漏液嚴重時，則應拆檢機械密封，拆裝機械密封時要輕拿輕放，保證密封而清潔，保持好動環和靜環的鏡面，嚴禁破壞鏡面。機械密封漏液的主要原因是鏡面拉毛所致。另外，若橡膠密封安裝不當或老化也會導致漏液。此時應修復，調整或更換密封件。
4、泵拆裝順戶
80QSB泵拆卸過程如下：
(1)從車上卸下泵，放盡泵內液體和齒輪箱內潤滑油。
(2)拆下前蓋。
(3)擰下葉輪螺母(左旋泵為右旋螺母，右旋泵為左旋螺母)。
(4)取下一級葉輪，如有困難，可在下一步拆齒輪箱時拆下。
(5)擰下齒輪箱與泵體的連接螺母，用兩個M12螺栓擰入法蘭螺孔均勻地將泵體與齒輪箱體頂開并使之完全分離。
(6)取下二級葉輪及拆下密封座(注意不要損壞機械密封)。
(7)拆下齒輪箱取出主動軸組件，拆下悶蓋抽出齒輪組件。
76(65)QSB泵拆卸過程如下：
該型號泵為單級泵，擰下齒輪箱與泵體的連接螺母即可將齒輪箱抽出進行零件拆解。
裝配順序與以上拆卸順序反向進行。

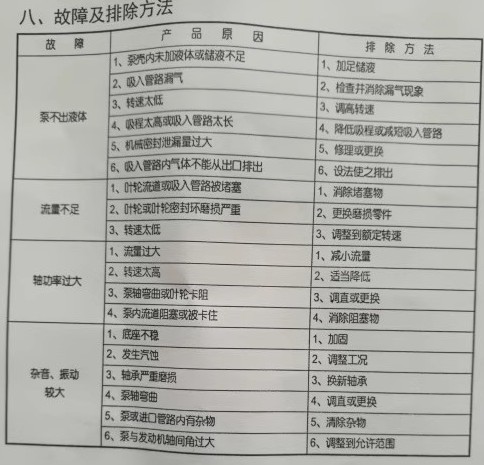

八、故障及排除方法：

（1）泵不出液體：
產品原因：
1、泵殼內未加液體或儲液不足
2、吸入管路漏氣
3、轉速太低
4、吸程太高或吸入管路太長
5、機械密封泄漏量過大
6、吸入管路內氣體不能從出口排出
排除方法：
1、加足儲液
2、檢查并消除漏氣現象
3、調高轉速
4、降低吸程或減短吸入管路
5、修理或更換
6、設法使之排出
（2）流量不足：
產品原因：
1、葉輪流道或吸入管路被堵塞
2、葉輪或葉輪密封環磨損嚴重

3、轉速太低

排除方法：

1、消除堵塞物
2、更換磨損零件
3、調整到額定轉速
（3）軸功率過大：
產品原因：
1、流量過大
2、轉速太高
3、泵軸彎曲或葉輪卡阻
4、泵內流道阻塞或被卡住
排除方法：
1、減小流量
2、適當降低
3、調直或更換
4、消除阻塞物
（4）雜音、振動較大：
產品原因：
1、底座不隱
2、發生汽蝕
3、輪承嚴重磨損
4、泵軸彎曲
5、泵或進口管路內有雜物
6、泵與發動機軸間角過大
排除方法：
1、加固
2、調整工況
3、換新軸承
4、調直或更換
5、清除雜物
6、調整到允許范圍

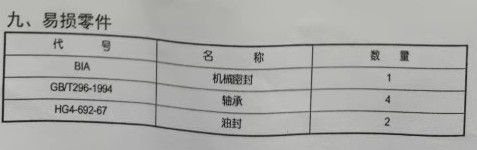

九、易損零件：
十、質量承諾

在用戶選型合理并遵守維護保養要求情況下，從制造廠發貨之日起18個月，安裝使用不超過12個月，因產品制造不良而發生損壞或不能正常工作的，供方負責免費修理或更換零件。如因用戶使用不當而發生的損壞，供方根據用戶要求進行產品修復時要酌情收取費用。

十一、灑水泵使用注意事項：

1、灑水泵安裝需加注引水，嚴禁空轉!空轉會損壞水封導致漏水。水封是易損件不在三包范圍內。
2、灑水泵安裝需檢查齒輪油，缺少應補充足夠，缺油會導致軸承損壞，泵軸打齒等。
3、灑水泵冬季使用完畢請注意排水，防止凍裂!
以上操作屬于人為操作不當均不在三包范圍內，請注意。
