灑水車百度百科

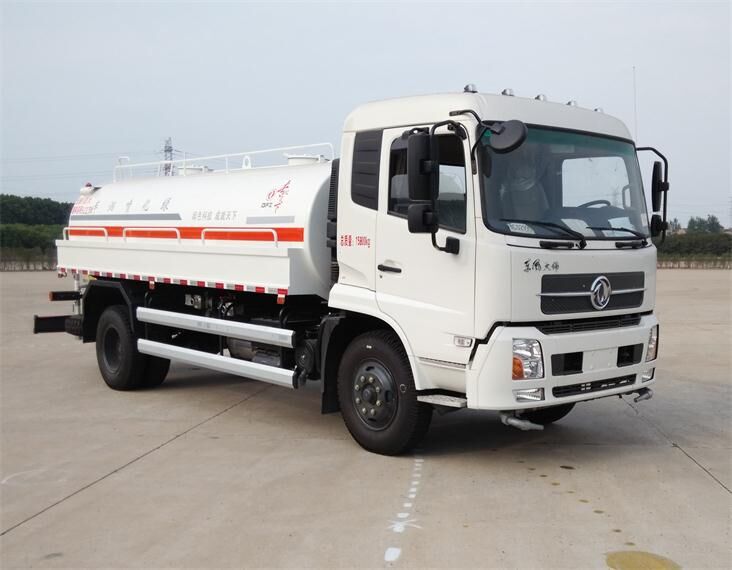

灑水車又稱為噴灑車、多功能灑水車、園林綠化灑水車、水罐車、運水車。灑水車適合于各種路面沖洗，樹木、綠化帶、草坪綠化，道路、廠礦企業施工建設，高空建筑沖洗。具有灑水、壓塵、高、低位噴灑，農藥噴灑、護欄沖洗等功能，還具有運水、排水，應急消防等功能。
中文名：灑水車 外文名：sprinkler 別名：噴灑車、多功能灑水車
一、簡介編輯
噴灑車，又稱為多功能綠化灑水車。用于城市道路、大型廠區、部隊、園林等單位清潔路面、衛生、防塵、澆水、噴灑農藥等，以達到美化環境的作用。同時可以用于臨時應急消防灑水,每輛灑水車都配備消防專用接口。由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生主要動力，將罐體內部的液體通過管網噴灑出去。自吸高度：≤7m，灑水寬度：≥20m，最大射程：≥28m；可調節成柱狀，射程≥28m；也可調節成霧狀，射程≥5m。前噴后灑，前裝有鴨形噴嘴或圓頭沖嘴，后面裝有圓柱開灑水噴嘴或蓮蓬頭噴嘴，后部有一工作平臺，裝配有高壓水炮。后部還可裝8個噴嘴（選裝）噴水器一般用于沖洗街道。
二、基本分類：
按類型分：1.噴灑式 2.沖洗式 3.噴灑-沖洗式。
按用途分：綠化灑水車、多功能灑水車、隨車吊灑水車，運水車灑水車，消防灑水車。
按容量分：3-8立方灑水車、10-12立方灑水車、13-15立方灑水車、18-20立方灑水車、20立方以上灑水車。
按排放標準分：國五、國四、國三、國二。
按底盤廠家分：江南灑水車，程力灑水車、南駿灑水車、東風灑水車，解放灑水車，福田灑水車，江淮灑水車，華菱灑水車，陜汽灑水車，重汽灑水車，北奔灑水車等等。
按照品牌分類：東風灑水車、解放灑水車，歐曼灑水車。
按照外形分類：單橋灑水車、雙橋灑水車、平頭灑水車、尖頭灑水車。
按照品種分類：小霸王灑水車、多利卡灑水車、三平柴灑水車、145灑水車、153灑水車、1208灑水車，天龍灑水車。
三、構造說明
東風灑水車的基本組成：防銹罐體，取力器，傳動軸，專用自吸式灑水泵，管網，噴灑出口，工作平臺，二類底盤。灑水車可選裝配置：GPS，萬向噴頭，電磁閥門，氣動閥門，可視操作系統，外接動力，藥盤。
底盤：專用車底盤一般采用南駿、東風、解放、福田歐曼等二類底盤。使用廣泛的有“南駿瑞捷灑水車”、“東風小霸王灑水車、東風多利卡灑水車、東風140灑水車（長頭）、東風145灑水車（平頭）、東風153灑水車（平頭）、東風天錦灑水車、東風天龍后雙橋灑水車、東風天龍前四后八大型運水車。
罐體制作：采用自動流水線罐體生產工藝分為：下料、拼板自動焊、封頭旋壓成型、罐體一次滾壓成型等國內先進生產工藝。罐體材料多采用優質碳鋼板生產。特殊用途的情況下也可以根據客戶的需要采用304不銹鋼。罐體容積為“4立方、5立方、6立方、8立方、10立方、13立方、15立方”等。
管道系統：由管道、四位三通球閥、直通球閥、過濾網、出水口（前沖后灑、側噴；高位側花灑；后工作平臺，帶綠化灑水高炮）組成。
操作系統：主要由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生動力，將罐體內部的液體通過管網噴灑出去。工作范圍：自吸高度：≥7m，灑水寬度：≥14m，最大射程：≥28m；可調節成柱狀，射程≥28m；也可調節成霧狀，射程≥5m。
灑水泵：配備灑水車、綠化噴灑車大功率專用灑水泵（威龍泵），帶消防接頭，帶自流閥，帶自吸功能。
可選裝配置：可加裝灑藥盤、藥泵、罐內防腐防銹、多方位進出水接頭、電磁閥、氣動閥等先進設施，以滿足不同用戶需求。
駕駛室：灑水車駕駛室分為：尖頭駕駛室，或者平頭駕駛室，又稱長頭駕駛室，短頭駕駛室。
取力器：一般灑水車采用東風，解放系列取力器，氣動操作，操作開關向后拉，取力齒進入嚙位置，通過傳動軸帶動水泵工作，開關向前回位，水泵即停止工作。取力器就是在灑水車變速箱的箱體一側安裝的設備，一般的汽車變速箱都有安裝端口，安裝上的取力器可以通過變速箱的常嚙齒輪的轉動把動力傳遞出來，再通過傳動部件和控制器把動力傳遞給繳拌車的滾筒和加壓泵。
灑水車噴水器功能說明：
灑水車前裝有鴨形噴嘴或圓頭沖嘴，后面裝有圓柱開灑水噴嘴或蓮蓬頭噴嘴，后部有一工作平臺，裝配有水炮。后部還可裝8個噴嘴（選裝）。
噴水器一般用于沖洗街道，起除塵和降溫作用，其噴水器可以用調節噴嘴螺紋的方法改變噴水器的噴灑方向和角度，高射水炮可以用于城鄉園林綠化及應急消防。蓮蓬嘴可以澆落路中間噴水器沖起的灰塵，起到清潔空氣的作用。
四、灑水車功能說明編輯：
灑水車吸水作業：
（1）灑水車盡量接近作業點，駐車。
（2）打開走臺箱邊門，取出吸水膠管，使之向后擺動，無彎折現象。
（3）將吸水膠管盡可能深的抽入水中，保證管端在作業過程中始終距液面300mm以下。
（4）將四通閥手柄推至與地面垂直。
（5）將變速器掛入空擋，然后起動發動機，分離離合器，將取力器開關向后拉即掛檔取力，泵開始運轉。
（6）操作員可通過后封頭上部的觀察鏡，當液面達到觀察鏡中部時，應通知駕駛員，同事應迅速將吸水膠管拉離水面或關閉四通閥。
（7）收起膠管后，將其放回走臺箱，關好邊門。
（8）將灑水車駛離抽水地點
灑水車噴灑作業：
（1）將四通閥門后柄拉至與地面平行，打開想要噴灑的球閥（前沖、后灑、側噴、花灑），然后起動發動機，將變速器掛入擋位，將取力器開關向后拉即掛檔取力，然后分離離合器，泵開始運轉，開始灑水
（2）罐體內的水灑完后，駕駛應及時將取力器操縱柄向前推即脫檔，灑水泵停止運轉。
五、操作指南編輯：
灑水車吸水方法：
1.將車開到預定位置，使水罐口對準自來水管口打開罐口蓋、自來水即可加水。
2.當在野外自采水的情況下，水能通過水泵給罐內供水。其操作程序是：在四位三通閥A處接一個膠管通入地面水源使三通球閥A和C口相通，關閉球閥7、8、 9、10，打開4，踏下離合，打開取力器開關，慢慢松開離合（千萬不可過快，否則將會損壞取力器或變速箱），使水泵開始工作，即可向罐內加水，停止工作后開關回位。
灑水車灑水方法：
接通三通四位閥的c和b，關閉閥4，根據需要打開7、8、9、10，其中7為前沖開關，用于沖洗路面，8為灑水炮開關（可應急消防，可遠距離澆灌花木）。9為側噴開關，可澆灌路邊花臺花木。10為后灑開關，用于路面灑水。待水罐內盛水灑完后，分割離合器，脫開取力器。
灑水車澆灌花木、應急消防方法：
接通三通四位球閥的B和C相通，4、7、8、9、10關閉，在5口接一水龍帶，水龍帶的另一端接一水槍，利用水的重力，可自流澆灌花木。也可掛上取力器加壓應急消防或遠距離澆灌花木。
六、灑水車注意事項編輯：
當灑水車利用河溝、池塘作為水源時，注意吸水管端部全部沒入水中。為避免吸入石塊或較多的泥沙、漂雜物，吸水管端部一般設有過濾裝置，吸水時嚴禁將過濾裝置拆下。如果水源較淺，需要事先將吸水處挖深一些，以保證不含有雜物及不進空氣。不同灑水車的水泵對水源的要求是有區別的，清水泵要求水中不能有雜質，濁水泵則要求水中不能有石塊和過多的泥沙。
離心式水泵每次吸水前，必須向水泵內加入一定量的引水，加完后必須關閉加水口。自吸式水泵第一次使用時，需要加引水，以后則不必再加引水。
吸水時進水管系統必須保持一定的真空度，才能將水吸入箱內。進水管系統務必要密封可靠，軟管不能破損，硬管不能有裂紋，否則將產生漏氣現象，也就造成吸不上水的情況。
灑水車無論是在吸水前，還是在灑水前，取力裝置掛檔都必須在停車時進行。
冬季來臨前，應將水泵和水管內的水放空，以防凍裂。中國北方一般嚴冬不再施工，故在施工結束后，就立即將水泵及水管內的水排空，以防后患。
灑水車前噴頭位置較低，靠近地面，噴灑壓力較大，可用于沖洗路面；后噴頭位置較高（灑水車后噴頭一般左右各安裝一個），灑水面較寬，可用于公路施工灑水，使用后噴頭時，應將前噴管關閉；使用可調噴頭灑水時，灑水寬度可根據需要調整。灑水寬度越寬，中間重疊量越少，灑水密度越均勻。
在使用過程中要定期潤滑傳動總成各潤滑點，經常緊固聯結點，以保證正常使用。
灑水車貯水箱設有排污管，該管的進口為水箱的最低點。經過一段時間的使用，應定期打開排污管開關，將罐內積存的雜物排除，直到水變清為止。
七、灑水車工作原理編輯：
灑水車是利用本車發動機動力通過取力器驅動車載灑水泵，從進水口向本車加水或者將罐體中的水通過管道輸送到各個噴頭，從而實現各種功能。
灑水泵工作前，泵內的液體存量必須高于泵軸，因此泵進口處必須接一個向上彎的彎管再接一個水平管和快速接頭，快速接頭中心線必須高于泵軸中心線300毫米；進口管路系統必須保證不漏氣；吸水管的吸入頭必須浸沒于水下，以免空氣吸入水管；出口管道與泵出口連接時必須保證直管長度≥200毫米后再接彎管。
灑水泵采用外混式自吸結構，泵內應存有適量的液體。泵啟動后，葉輪旋轉，葉輪進口處形成負壓，吸入管路中的氣體與泵內液體混合，通過壓出室進入氣液分離室。由于氣液的比重差，氣體從液體中分離出來，從出口管中排出，液體在氣液分離室中下沉，經多次循環，直到吸入管內的氣體排凈而充滿液體，完成自吸過程，泵開始正常輸液。
灑水泵可起到吸水和加壓排水功能，自吸泵可將池塘的水直接吸入罐體內，也可直接從城市街道的消防栓上連接注水，吸入罐體內進行灑水作業。
八、灑水車維護保養編輯：
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）長途轉場托運時，車輛前后左右應有固定防滑裝置，且四周留有200mm以上空隙，若自行轉場時一般應將前噴嘴和后灑水器卸下以防松動丟失。
（4）經常檢查各出液孔、口有無堵塞現象，發現雜物堵塞時應及時清理干凈。
（5）每班作業完畢，應清洗油污、管路卷放整齊，清理現場，關門落鎖。
（6）車輛長期不用或冬天存放，應放盡罐體、泵內及管路內余水，存放時應停放在車棚內，擦試干凈，以避免暴曬雨淋。
灑水車底盤的清潔：離地面最近的底盤肯定是被泥沙弄得一塌糊涂。所以在進行其他部件清潔之前，我們先要對10噸灑水車的底盤進行一個全面的清潔。經過泥濘道路后，10噸灑水車的前后輪轂板上均會沾滿黃色的泥漿和小的沙石。在清潔時需用高壓水槍放到輪轂板下方，高壓水槍的噴水方向朝輪轂板方向，這樣才能有效清除附著在輪轂板上的.
灑水車漆面的清潔：完成了底盤的清潔，我們即可對10噸灑水車車身進行清洗。首先，用自來水由上到下地沖洗車漆表面，目的是沖走車身上較大體積的沙石。使用毛巾由車頂到車底輕輕地拭擦。請注意，越靠近底盤的漆面越要小心拭擦，以免愛車車漆被細沙刮傷。
九、灑水車安全技術要求編輯：
灑水車每次揭開進料口蓋之前，應先打開卸壓閥，排出罐內余氣，以免發生傷人事故。經常注意灑水車壓力表是否工作正常，嚴防壓力表失靈而超壓發生罐體爆炸。經常查看安全閥，保證在0.196MPa時開始排氣，不得使罐內壓力超過0.196MPa。經常查看灑水車轉速表工作是否正常，以免超轉而損壞空壓機及取力箱。并經常清洗轉速表探頭（此探頭在空壓機飛輪處）。經常傾聽灑水車取力箱及空壓機轉動聲音。若有異常響聲，應立即停機排除故障。
十、灑水車故障編輯：
故障排除
水抽不上來原因有以下幾點：1、管路密封不嚴2、濾水器入水太深3、水泵抽真空不好4、引水不足。解決措施：1、檢查膠墊，調整密封墊 厚度，擰緊接頭螺絲2、深置濾水器3、按水泵說明書進行故障排除4、加足引水。
灑水寬度不足原因有以下幾點：1、水泵轉速達不到額定值2、噴灑角度不對3、管路有堵塞或泄露現象。解決措施：1、加足油門，提高發動機轉速至水泵轉速的額定值2、調整噴灑角度3、排除堵塞或泄露現象。
水泵噪音或振動原有有以下幾點：1、軸承間隙過大2、齒輪間隙過大3、齒輪箱缺油。解決措施：參照泵說明書排除。
球閥操縱失靈原因有以下幾點：1、氣缸故障2、閥芯損壞。解決措施：1、檢查電、氣路有否松動2、更換球閥。
一、灑水泵不能自吸的原因及解決方法：
原因如下：1、泵體內未加儲液或儲液不足 2、吸入管路漏氣 3、轉速太低 4、吸程太高或吸入管路被堵塞 5、機械密封泄露量過大
排除方法： 1、加足儲液 2、檢查并消除漏氣現象 3、調整轉速 4、降低吸程或縮短吸入管路 5、修理或更換
二、泵軸功率消耗太大
原因如下: 1、流量過大 2、轉速太高 3、泵軸歪曲或葉輪卡碰 4、泵內流道堵塞或被卡住
排除方法：1、減少流量 2、適當降低 3、校正或更換 4、消除堵塞物
三、泵噪聲振動較大
原因如下：1、底腳不穩 2、氣蝕現象 3、軸承磨損嚴重 4、泵內流道堵塞或被卡住 5、泵或進口管道內有雜物 6、泵或動力機兩者主軸不同軸
排除方法：1、加固 2、調整工況 3、更換新軸承 4、校正或更換 5、清除雜物 6、調整同軸度
十一、灑水車常見故障：
一、電機部分
1、接通電源后無反應。多數是電源插頭、電源引出線和電機繞組短路所致。
2、難啟動或不能啟動，且伴有“嗡嗡”的聲音。檢修時可用小竹片按運轉方向快速撥動風葉，若電機迅速運轉起來，說明是啟動電容或啟動繞組損壞，應更換相同容量的電容或修理啟動繞組；若電機發卡，多是電機和泵頭的機械故障，如軸承損壞、葉輪卡死等。
3、電機能運轉，但轉速慢，且機殼過熱、有燒焦臭味。多數是電機繞組短路所致，應拆開電機，視損壞情況分別采用焊接、跳線、隔離、重繞等措施修復。
4、運轉時噪聲大、振動大。多數是軸承損壞或軸承與機殼的配合不當，需拆開電機檢查，若是軸承損壞應更換；若軸承跑外圓，可對泵殼的配合面采用鏨花處理；若軸承跑內圓，可對電機軸的磨損部位采用鏨花處理，磨損嚴重的，采用先堆焊后車削的方法修復。
二、灑水車泵頭部分
1、電機正常運轉但出水量少或根本不出水。這種情況應首先檢查灑水車水泵的密封，檢查時應先拔下電源插頭，用手堵住吸水口，把水泵灌滿水，用嘴銜住出口使勁往里吹氣，觀察泵頭是否漏水，漏水之處也就是密封損壞之處。常見的故障部位有吸水口墊、出水口墊、葉輪蓋墊，維修時應更換。若無滿水現象，多是葉輪損壞、吸水室和出水室之間的擋水內隔蝕穿、泵頭擋水隔磨平、葉輪和泵殼的間隙增大等，應更換葉輪和泵殼。更換趺輪時應注意徹底清除泵內殘余的銅葉片，以免再次損壞新葉輪。
2、機殼帶電。多數是水封損壞，水通過電機軸滲入電機內使電機絕緣性能惡化所致，可采用更換水封、烘干電機等方法修復。需要注意的是，因為水泵長期與水接觸和露天工作，極易受潮而造成絕緣性能惡化，為了保證人身安全，電動灑水車自吸泵應可靠接地。
十二、灑水車介紹編輯：
通常一輛灑水車由以下幾部分組成：專用車底盤、罐體、管道系統、操作系統。以下是這四個部分的簡要說明。
一、專用車底盤：一般采用東風、解放、江淮等二類底盤。使用廣泛的有“東風、小霸王灑水車、東風多利卡灑水車、東風三平柴灑水車、東風140型灑水車（長頭）、東風145型灑水車（平頭）、東風153 型灑水車（平頭）、東風1208型灑水車（后雙橋）。
二、罐體制作：程力公司采用自動流水線罐體生產工藝分為:下料、拼板自動焊，封頭旋壓成型，罐體一次滾壓成型等國內先進生產工藝．罐體材料多采用優質碳鋼板生產。特殊用途的情況下也可以根據客戶的需要 采用進口韓國304不銹鋼。罐體容積為“4立方、5立方、6立方、8立方、10立方、13立方、15立方”。
三、管道系統：由管道、閥門、過濾裝置、出水口（前沖后灑、側噴；高位側花灑；后工作平臺，帶綠化灑水高炮）。
四、操作系統：主要由發動機帶動變速箱，變速箱上安裝的取力器帶動灑水泵，灑水泵產生動力，將罐體內部的液體通過管網噴灑出去。工作范圍：自吸高度:≤7m，灑水寬度:≥14m，最大射程：≥28m；可調節成柱狀，射程≥28m；也可調節成霧狀，射程≥15m。
五、選裝配置：可加裝灑藥盤、藥泵、罐內防腐防銹、多方位進出水接頭、電磁閥、氣動閥等先進設施，以滿足不同用戶需求。
十三、灑水車購買流程編輯：
第一步：通過電話聯系或實地考察洽談車型，根據需方要求確定發動機馬力、上牌噸位、輪胎規格、車輛裝載容積、廂體(罐體)制作要求、材質厚度以及配置選裝（是否帶空調、方向助力、等）、確定車輛價格、訂車數量、交車地點、交車時間等。
第二步：根據需方要求簽訂購銷合同；經雙方確認蓋章、簽字后，需方預付合同定金。
情況 A：需方來廠實地考察后簽訂車輛購銷合同，通過銀行電匯、現金轉帳等方式支付購車定金。
情況 B：需方通過電話聯系，確定購置車型、容積、價格后，供方按需方的要求寫好車輛購銷合同，傳真發給需方，需方經審核無異議后，簽字蓋章后再將合同回傳給供方，在供需雙方各持一份合同后，需方通過銀行電匯、現金轉帳等方式支付購車定金。
第三步：廠方（簡稱供方）按合同規定車輛型號提取底盤、安排生產。
第四步：車輛交付驗收，支付車輛余款。
情況 A：需方按預定交車時間來廠對車輛進行驗收，檢驗合格支付車輛余款。
情況 B：在預定交車時間內，由供方提供司機，需方支付運費，將車送往需方指定地區對車輛進行驗收，檢驗合格支付車輛余款。
第五步：需方需在送車單上簽字蓋章，確認收到車輛完好無損、手續齊全（僅限于代送車輛）。
十四、灑水車免征稅編輯：
灑水車免征是免征稅的一種。特別針對灑水車來說，是指部分灑水車被國家稅務總局列為免交購置附加稅目錄的概念，被列為免征公告目錄的灑水車購買時可不需要交納車輛購置附加稅。
十五、隨車配備編輯
（1）工具
雙頭扳手，規格：13X15，數量：1件
小活動扳手總成，規格：200X24 ，數量：1件
鋰魚鉗總成， 規格：8“，數量：1件
雙頭起子總成，數量：1件
警告標志牌，數量：1件
車輪螺母扳手，數量：1件
搖桿，數量：1件
液壓千斤頂，數量：1件
專用工具袋總成，數量：1件
（2）隨車技術文件
1.載貨汽車說明書一冊
2.汽車底盤合格證一份
3.灑水車說明書一份
4.灑水車出廠合格證一份
5.載貨汽車保修手冊一份
6.服務站目錄一份
